انا بصدد عمل شبكة نتورك في بيتي من خلال كيبل Cat 6

NetWok

ان كنت بصدد بناء بيتك الجديد فأنصحك و بشدة أن تعمل شبكة نتورك متكاملة طالما أنت في بداية البناء ، و من هو مثل وضعي يملك بيت و تمديدات واير التلفون من النوع القديم Cat 3 فهذا الموضوع إن شاء الله سيفيدك لعمل شبكة نتورك متكاملة و الإستفادة منها في كل شيء و تحويل بيتك الى منزل ذكي و متوافق مع متطلبات العصر الحديث

في البداية يجب ان تعلم اني اتحدث عن شبكة نتورك ولا دخل للإنترنت في الموضوع ، ومع ذلك فإنه من خلال هذي الشبكة المنزلية القوية التي انا بصدد عملها فأني سأجعل بيتي متوافق مع أفضل و أسرع انترنت يتوفر من شركات الإنترنت ، كما اني بصدد الإبتعاد قدر المستطاع عن الواي فاي وجعل جميع اجهزة بيتي ترتبط من خلال واير الإيثرنت وتحديدا Cat 6 إلا الأجهزة التي لا يتوفر بها مدخل كيبل مثل الآيباد و الهواتف النقالة فبدون شك الواي فاي سيكون حاضر في هذي الشبكة

Category Speed

وزارة المواصلات في الكويت بدأت توصيل الألياف الضوئية ( الفايبر ) لأغلب مناطق الكويت القديمة ، كما وصلتني من معلومات فإن المنطقة الي اسكنها و بحلول آخر هذي السنة إن شاء الله سيتم توصيل الألياف الضوئية اليها ، خصوصا ان المناطق المجاورة تم بالفعل توصيل الألياف الضوئية اليها وبدأ الناس الإشتراك في سرعات إنترنت عالية .. علي كل حال انا سأتحدث في هذا الموضوع عن أفضل شبكة منزلية ( نيتورك ) يمكن عملها لتستمر معك سنوات طويلة جدا ومتوافقة مع اي تحديث يحصل من تقنيات وخلافه !! وكل هذا بسعر جدا مناسب

بعد إجازة الصيف والعودة من السفر إن شاء الله سأبدأ العمل على تركيب هذي الشبكة في بيتي و اضعكم بالصورة خطوة بخطوة لكل شيء ، اليوم ذهبت لكي القي نظرة على الأسعار و توفر القطع و الأدوات المطلوبة في السوق المحلي ، وكانت متوفرة جميع الأمور التي اريدها لشبكة النتورك في بيتي كما أن الأسعار جدا مناسبة و منافسة لأسعار الشراء من الإنترنت

[ads1]

ماذا احتاج لعمل شبكة منزلية ؟

في الشبكة التي انوي عملها ستبدأ من بوكس التلفون الرئيسي في خارج البيت و انتهاء بجميع غرف البيت ، تمديد كامل وجديد لكيبل Cat 6 بجانب كيبل او ( واير ) التلفون الموجود بالفعل حاليا اي انه تمديد ( داخلي ) وليس تمديد خارجي ، بحيث يبقى واير التلفون كما هو ويعمل فقط للتلفون و الكيابل الجديدة تكون للنتورك و نقل البيانات بين جميع الأجهزة في بيتي و بدون شك سيتم توصيل الإنترنت من خلالها لكل غرف البيت وبالتالي لن يكون في بيتي ابدا اي مكان لا يصله الإنترنت !!

انا سأعتمد على كيبل Cat 6 فهو افضل و اسرع في نقل البيانات من كيبل Cat 5e الأشهر في عمل شبكات النتورك حول العالم ! الفرق بسيط و بسيط جدا في السعر بين هذي الوايرات و لكن الفرق كبير و كبير جدا في نقل البيانات خصوصا لو كان اكثر من جهاز متصل بنفس الوقت و يرسل و يستقبل البيانات , وهذا الفرق بين كيبل Cat 5e على اليمين باللون الأزرق و كيبل Cat 6 باللون الأرمادي على اليسار ، وطبعا لا دخل للألوان في الموضوع فممكن ان تكون الكيابل بأي لون آخر :

Cat 6 vs Cat 5e

تتوفر انواع عدة من كيبل Cat 6 و وجدت لدى هذا المحل المتخصص في الشبكات المنزلية ماركات عدة و اعجبت بكيبل صناعته انجليزي وسعره ممتاز جدا حيث ان البوكس الواحد والذي به كيبل بطول 305 متر بسعر 27 دينار فقط ، ويتوفر لديه ايضا صناعات اخرى منها التايواني و غيرها .. وكلها كيابل ممتازة الحقيقة ، وهذي صورة البوكس للكيبل الإنجليزي :

Cat 6 box

سنحتاج الى مكان مركزي في البيت تنطلق منه جميع الكيابل لجميع الغرف المراد توصيل الكيبل اليها ، ولكي يكون الشغل احترافي نوعا ما ، يفضل ( وليس اجباري ) ان يتم تجميع كل شيء في ( راك ) او ان احببت يمكنك تسميته صندوق نضع فيه بقية القطع المطلوبة لهذي الشبكة وحتى راوتر الإنترنت الرئيسي الذي سيكون إن شاء الله قريبا فايبر من احدى شركات الإنترنت وان احببت يمكن وضع DVR ( جهاز تسجيل ) لكامرات المراقبة او اي جهاز آخر تود اضافته مستقبلا ، وجدت لدى هذا المحل احجام متعددة و سيتم اخذ الحجم المتوسط وهو يكون بين هذين الحجمين في الصورة التالية :

Rack

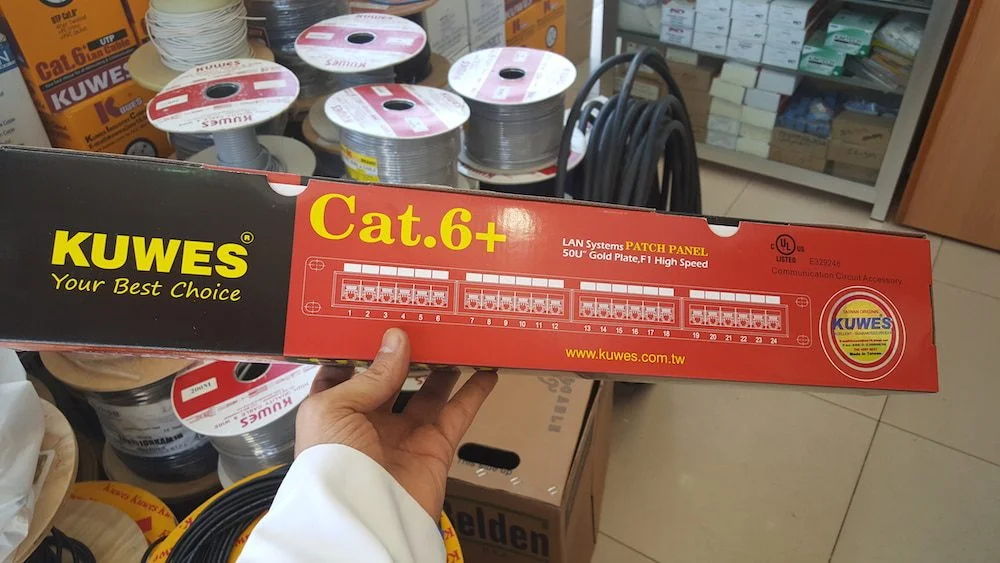

كذلك سأحتاج الى قطعة ربط وتوصيل الكيابل التي تخرج من هذا الصندوق الى بقية الغرف وتسمى Patch Panel ويمكن الإستغناء عنها و تعويضها بسويتش ، ولكن بما ان سعرها اصلا لا يذكر فوجودها في الشبكة لا ضرر منه ، و دائما خذ القطع التي تحتوي على منافذ اكثر مما تحتاج فعلا ! فلا تعلم مستقبلا لو اردت اضافة تمديد جديد فأنك تعرف انه يوجد منفذ فاضي ، تماما كما في الصورة التالية لقطعة Patch Panel ب 24 منفذ على الرغم اني انوي ان امدد عدد 10 كيابل ل 10 اماكن متفرقة في بيتي :

Patch Panel

كذالك سأحتاج الى سويتش لكي يربط جميع الأجهزة المتصلة في البيت فيما بينها و هو العقل المدبر في اي شبكة ، من خلاله فهو يعرف اي جهاز يود الإتصال مع الجهاز الآخر و يعطيه كامل الصلاحية و الترافك المطلوب ، بإختصار الـ Switch مهم و مهم جدا في الشبكة المنزلية ، وتتوفر منه عدة ماركات في السوق مثل ماركة TP-Link على سبيل المثال او كما يتوفر لدى المحل الذي ذهبت اليه الي سويتش من شركة سيسكو Cisco Switch كما في الصورة التالية .. وطبعا كما ذكرت لك خذ جهاز بمنافد اكثر من احتياجك وكما في الصورة فالسويتش بعدد 24 منفذ :

Cisco Switch

و أخيرا لكي تنتهي الشبكة المنزلية فلابد من ان يكون ختامها مسك كما يقال ! في كل مكان اود توصيل كيبل ايثرنت Cat 6 اليه في البيت سنحتاج الى منفذ Network Jack لتوصيل اجهزتي اليه ( كمبيوتر ، راوتر وايرليس ، طابعة ، كامرة مراقبة .. الخ ) ويكون شكله كالتالي كما في الصورة ، وطبعا تتوفر اشكال و منافذ متعددة علي حسب الإحتياج و نوع الشبكة التي نود عملها :

jack

كما ذكرت فإن جميع هذي القطع التي شاهدتها في الموضوع غير مكلفة اطلاقا ، وتقريبا لن تتعدى 150 دينار على فرض انك اشتريت ماركات معروفة و شهيرة و عدد النقاط التي تود تمديدها في البيت تتعدى 10 نقاط !! يبقى الآن فقط سعر الكهربائي الذي سيعمل لك التمديد و ربط الأجهزة في الراك ، و مبدأيا فإن أسعار تمديد النقطة الواحد ( لن ) يتعدى 5 دنانير ، بمعنى لو انك تود توصيل عدد 10 نقاط كما انوي عمله في بيتي فإن التكلفة للكهربائي ستكون 50 دينار كويتي

بعد العودة من إجازة الصيف في أمريكا إن شاء الله سأبدأ العمل على التمديد و تهيئة بيتي لكي يحصل على كامل السرعة المطلوبة لنقل البيانات و توصيل الإنترنت بكامل سرعته في كل مكان ، من جديد اذكر المقبل على بناء بيته الجديد بأن يعمل هذي الشبكة في بيته لأنها غير مكلفة و بنفس الوقت ستجعله في راحة بال مستقبلا لتوصيل الإنترنت و ربط اجهزته كلها في شبكة قوية و سريعة جدا جدا جدا ، أما من لا يود عمل هذي الشبكة وتمديد الوايرات فبإمكانه اسخدام قطع باورلاين كما في هذا الموضوع .. الى ذلك الحين انتظروا موضوع التركيب خطوة بخطوة إن شاء الله
